單輥破碎機由齒式旋轉輥筒和可以調整的顎板組成。它主要應用于粗碎和中碎作業中，用來破碎應力不超過20kN/㎡的脆性物料，在磚瓦行業中，主要用來破碎頁巖、煤矸石等硬質物料。物料在單輥破碎機中的破碎過程是劈碎及擠壓過程。當物料從上面進入單輥破碎機時，物料被旋轉的輥?zhàn)訋斯髯优c顎板之間的間隙進行破碎。破碎后的物料在自重的作用下排出。通過調節顎板與輥?zhàn)拥拈g隙可以控制破碎后物料的粒度，破碎后粒度≤ 25mm。

如果想要了解更多的單輥破碎機信息，請拔打電話：0371-67775599

單輥破碎機結構及特點

1、驅動裝置

驅動裝置包括電動機、定扭矩聯軸器、減速器、齒形聯軸器、大小齒輪傳動箱及齒輥等。破碎機工作時如有異物進入，使轉矩超過設定值，定扭矩聯軸器的摩擦片打滑，檢測裝置將信息反饋給主控制室，以便及時采取相應措施，避免發生重大事故。在傳動裝置中，也有采用柔性傳動的。

2、齒片及主軸

齒片沿主軸軸向分布若干排，每排沿周向均布3個齒并使各排齒交錯，這些齒片同鍛制的主軸內外六方軸孔裝配在一起，齒及主軸工作面澆鑄或堆焊耐熱耐磨合金；為了延長其使用壽命，軸及齒冠均可通水冷卻。由于破碎時產生的載荷是不均勻的，所以主軸軸承采用雙列向心球面滾子軸承，在結構上可以承受這種不均勻載荷。

3、箅板及支承臺車

箅板設計成可前后調換使用，使其壽命增加一倍。在工作部位澆鑄或堆焊耐熱耐磨合金，并能通水冷卻。箅板直接坐在臺車上，在需要前后調換或更換時，用臺車牽引裝置將其從打開后的防塵罩活動門牽引出來。工作時臺車是靠支座支承的，并用銷子固定，所以臺車的4個輪是不承受工作載荷的。

4、導料溜槽

導料溜槽采用高鉻鑄鐵襯板，磨損后可更換，由于處于高溫環境中，所以一般采用通水冷卻。有的在溜槽中間傾斜部位焊接梯形框架和有助于燒結餅積存的自襯箱，可減少燒結餅在卸落時對其溜槽磨損。

5、防塵罩

防塵罩是由螺栓裝配的，上部兼作除塵罩。其結構便于齒輥、導料槽及箅板等維修和保養。在吊出破碎機主軸的罩子上方做成嵌入式的，用銷子固定，齒輥及兩側軸承可整體吊出。兩側壁主軸通過部分的頂部做成插入式，中間做成單開式。為便于取出箅板，在罩子的前下方做成活動門。

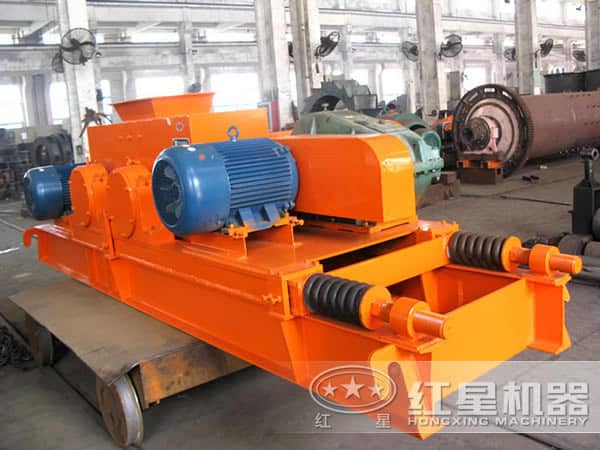

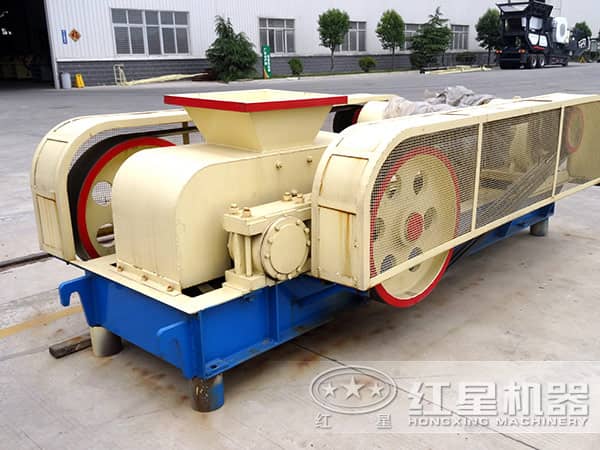

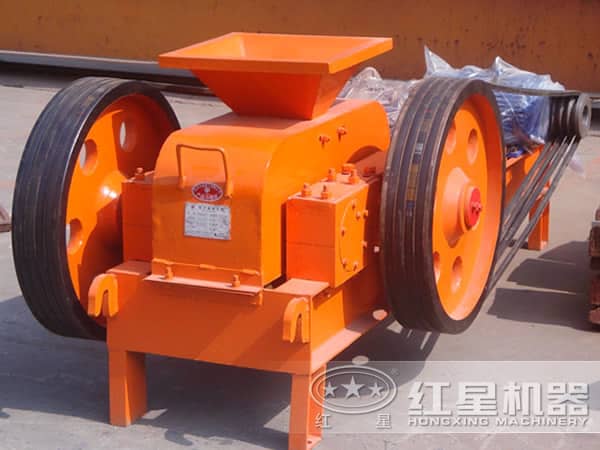

隨著技術的不斷發展與生產需求的不斷變化；對輥破碎機在單輥破碎機的技術之上，經過優化改良而成，成為繼承單輥破碎機的新型輥式破碎機。更多關于輥式破碎機的詳請歡迎在線咨詢。
