隨著破碎設備技術的不斷進步，新型的破碎機研發應用也不斷增加，顎式破碎機就是在這種環境下研發出來的，但是用戶對于該設備的結構及性能了解甚少，所以，本文就該設備的機構及性能進行詳細介紹。

新型顎式破碎機機構組成

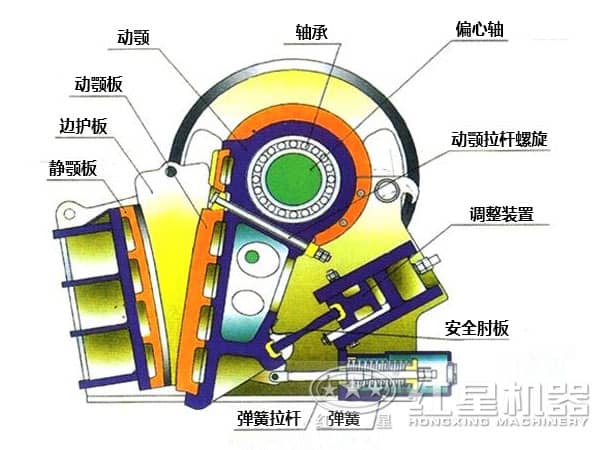

新型顎式破碎機的結構簡圖如圖1所示。

圖（1）

新型顎式破碎機主要特點

1、動顎位于破碎腔的外側，新機型通過活動邊板將偏心運動傳到外側的動顎上，沒有像傳統復擺顎式破碎機那樣的偏心連桿套環裝置。

2、破碎腔傾角大、腔型深，這有助于給料和排料以及實現大破碎比。

3、皮帶輪及飛輪設置在設備中部兩側，實現了負懸掛、大傳動角機構。

4、可調顎由懸掛軸懸掛在機架上，下部通過襯板與機架相連，通過調整墊片，可調顎繞懸掛軸旋轉以改變排料口大小，控制排料粒度。

5、對大型破碎機，為減輕設備質量、提高剛度，機架為可拆卸式、焊接箱型結構，便于井下狹小空間運輸安裝移動。

新型顎式破碎機性能優勢

1、破碎比大，可簡化破碎流程

該設備通過大的破碎比設計，用兩段取代傳統的三段破碎的破碎工藝流程，大大簡化了破碎工藝流程。由于工藝流程短，需配備的設備臺數減少，需設置的輔助操作崗位也必然少。

2、外形低矮，操作方便

通過破碎腔的傾斜布置及負懸掛的結構設計，降低了皮帶輪及飛輪的安裝高度，從而大大減小了設備的整體高度和喂料高度。

3、動顎運動軌跡更為合理

這種新穎的機構設計徹底改變了傳統顎式破碎機動顎運動軌跡，通過合理地設計機構參數，可以很靈活地調整動顎運動軌跡，獲得理想的動顎運動特性。

4、排料粒度小

排料口的尺寸與排料粒度的比值是選擇破碎機的一個重要參數，紅星新型顎式破碎機對于軟巖一般為1：1.1，硬巖一般為1：1.4左右，這個特性使新型顎式破碎機有排料粒度小，能獲得大破碎比的顯著優點。

5、襯板使用周期延長

動顎運動軌跡理想，磨損方向的分量很小，襯板磨損顯著降低，生產數據表明襯板壽命提高3～5倍。

6、效率高、節能

新機型動顎的往復運動為破碎機提供了可靠的進料保障，并促進排料，新機型較小的偏心距可獲得比同規格傳統顎式破碎機大的動顎破碎行程。因此設備運行平穩，轉速提高10%，生產能力比傳統顎式破碎機高10%-20%，小的磨損行程大大減少了無用功，能耗低，單機比傳統設備節能10%-20%，破碎系統節能一倍以上。

通過以上分析可知，紅星機器新型顎式破碎機憑借其大產量、低能耗、大破碎比和效率高將大量取代傳統顎式破碎機，從而快速擴大市場份額，提高企業競爭力，因此顎式破碎機有著巨大的市場前景，歡迎前來我公司選購設備，選購熱線：0371-67775599。
